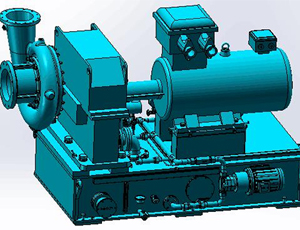

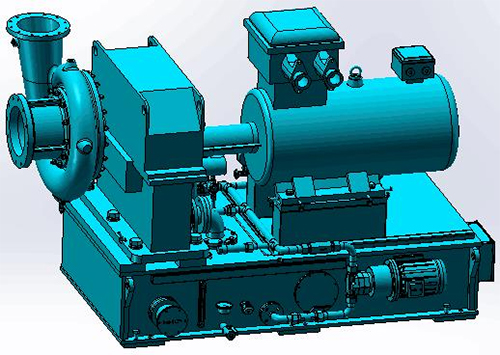

單級高速離心式鼓風機采用整體組成撬結構型式。本體主要由壓縮機（IGV、擴壓器、蝸殼、轉動部件、密封等組成）、齒輪增速箱、驅動系統（電機+聯軸器及其護罩）、潤滑油路兼底座系統等組成。 采用世界上著名的美國CN公司Agile葉輪機械專業軟件設計，行業內專家精心設計的后彎三元流葉輪并經全粘CFD分析，以確保壓縮機效率高、工況范圍寬等特點。 采用國際先進的轉子動力學及軸承設計軟件DyRoBeS，使用有限元設計分析軟件對核心零部件葉輪進行強度、剛度、模態、熱應力等全面分析，確保轉子長期穩定運行。
根據用戶定制化設計，確保每個項目均為效率最高點工作。
產品主要應用領域：
單級高速離心鼓風機主要應用于污水處理曝氣池鼓風及發電廠脫硫脫硝吸收塔的氧化鼓風。
產品型譜參數
主要應 用行業 |
平臺 |
產品型號 |
流量m3/min |
職工況點 |
壓比 |
ZQlt 生雖 |
1 |
KCA100-1.7 KCA150-1.9 |
80-125 |
Q=100m3/min Tin = 25°C |
1.7 ~1.9 |
2 |
KCA150-1.7 |
130 ?200 |
Q=150m3/min Tin = 25°C |
1.7 ~1.9 |
|
3 |
KCA250-1.7 |
205-320 |
Q=250m3/min Tin = 25°C |
1.7-1.9 |
|
4 |
KCA450-1.7 |
330?520 |
Q=450m3/min Tin = 25°C |
1.7-1.9 |
|
5 |
KCA750-1.7 |
540-850 |
Q=750m3/min Tin = 25°C |
1.7 ?1.9 |
|
6 |
KCA1200-1.7 |
880 ?1400 |
Q=1200m3/min Tin = 25°C |
1.7 ~ 1.9 |
主要應 用行業 |
平臺 |
產品型號 |
流量m3/min |
雛工況點 |
壓比 |
電廠脫 鎌硝
|
la |
KCA100-2.9 |
80-125 |
Q=100m3/min Tin=25°C |
1.95-2.9 |
2a |
KCA150-2.9 |
130-200 |
Q=150m3/min Tin=25°C |
1.95?2.9 |
|
3a |
KCA250-2.9 |
205-320 |
Q=250m3/min Tin=25°C |
1.95-2.9 |
|
4a |
KCA450-2.9 |
330-520 |
Q=450m3/min Tin=25°C |
1.95-2.9 |
|
5a |
KCA750-2.9 |
540-850 |
Q=750m3/min Tin=25°C |
1.95-2.9 |
|
6a |
KCA1200-2.9 |
880 ~ 1400 |
Q=1200m3/min Tin=25°C |
1.95-2.9 |
