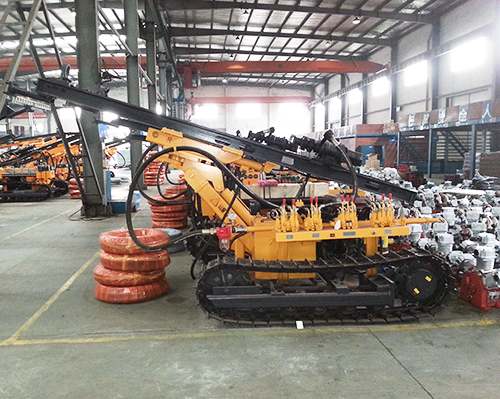

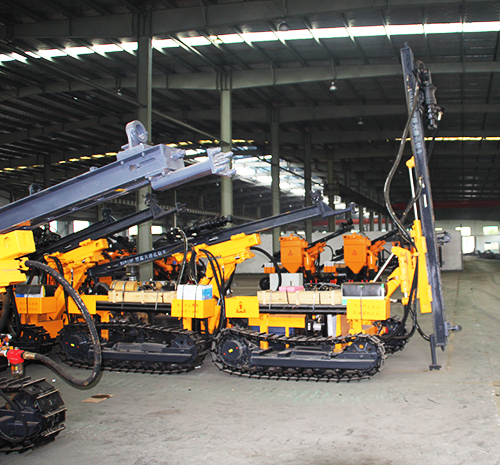

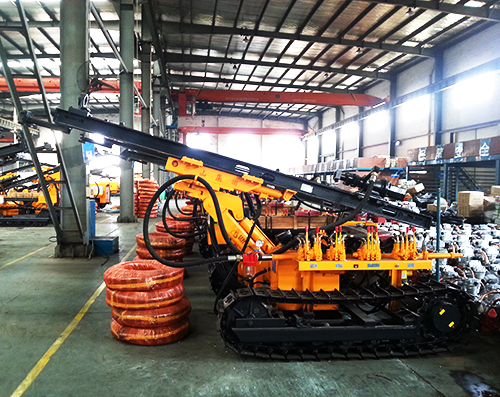

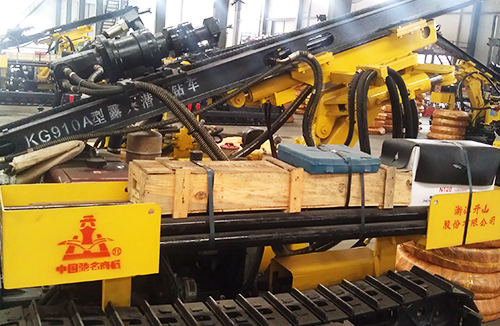

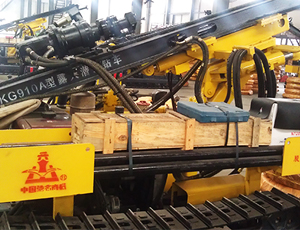

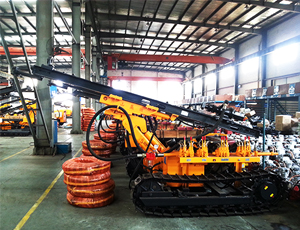

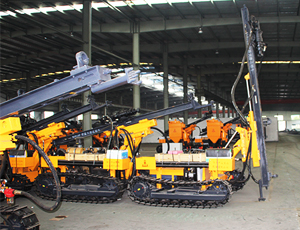

KG910A 型露天潛孔鉆車保留了 KY100J 型鉆車結構簡單、性能穩定的特點，對液壓系統、行走部件和回轉器進行優化升級，回轉轉速和推進速度更快，馬達使用壽命更長，可靠性更好。
鑿巖硬度 |
f=6-20 |
整機重量 |
3100kg |
鉆孔孔徑 |
Φ80-105mm |
外形尺寸 |
4100x2030x2020 |
經濟鉆深 |
25m |
滑架俯仰角度 |
俯118.5°~仰23.5°共142° |
回轉轉速 |
105r/min |
滑架擺動角度 |
左36.5°~右11.5°共48° |
回轉扭矩 |
980N·m |
鉆臂俯仰角度 |
---- |
提升力 |
15000N |
滑架補償長度 |
900mm |
推進方式 |
油缸-鏈條 |
動力 |
ZS1125GM（20.2kW2200r/min) |
推進行程 |
2000mm |
鉆桿 |
Φ60 |
行走速度 |
0-2.0Km/h |
工作氣壓 |
0.7-1.4MPa |
爬坡能力 |
30° |
耗風量 |
9-13m³/min |
離地間隙 |
254mm |
|
改進對比 |
|||
KG910A |
KY100 |
備注 |
|
行走部件 |
馬達+減速器結構 |
鋼球馬達直聯 |
降低馬達壓力，提高馬達壽命 |
行走壓力 |
11MPa |
14-16Mpa |
|
液壓系統 |
19.2泵，快回轉/快提升閥組，新分流閥 |
16泵 |
加大流量 |
回轉馬達 |
擺線馬達 |
鋼球馬達 |
提高馬達壽命 |
回轉轉速 |
85r/min(柴油機1700r/min) |
70r/min(1700) |
轉速提高20% |
推進速度 |
336mm/s |
280mm/s |
提高20% |
