用途及特點
KJ212型全液壓掘進鉆車可以鉆鑿垂直、傾斜和水平的炮孔，專為低矮巷道設計，通過斷面2.5m*1.5m，適用于3.5m*1.8m-5m*4.8m斷面的巷道掘進作業。
堅固可靠的萬向大臂具有最佳斷面覆蓋形狀，推進梁360°翻轉和自動持平便于快速方便地實現鉆孔定位。
大臂同時還可用于側向開石門和錨桿鉆孔作業。
鉆車布置確保操作手視野良好。
布置平衡，強勁有力的四輪驅動鉸接底盤確保在狹窄巷道中能夠靈活，快速，安全行駛。
高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度，降低釬具消耗并提高設備的安好率。
寬敞的作業空間和一系列自動功能有助于司機集中精力安全、快速、準確地鉆進。
各個維修保養部位均受到良好的保護，同時又易于維護保養。
KJ212型全液壓掘進鉆車主要技術參數主要技術參數
外形尺寸與重量 |
|||
長度 |
11160mm |
||
寬度 |
200mm |
||
高度 |
1465/1985mm |
||
重量 |
約11000 kg |
||
行駛速度，水平 |
10 km/h |
||
最大爬坡能力 |
20%（11°） |
||
安全防護 |
|||
噪音水平 |
<110 dB(A) |
||
可升降安全頂棚 |
符合防滾翻防落石要求 |
||
鉆進系統 |
|||
鑿巖機 |
1×HC50/R38 |
1×HC109/R38 |
1×HC95LM/R38 |
沖擊功率 |
13kW |
18.8kW |
21kW |
沖擊流量 |
105L/min |
135L/min |
100-120L/min |
沖擊壓力 |
130bar |
135bar |
180bar |
最大回轉壓力 |
150bar |
150bar |
210bar |
頻率 |
62 Hz |
47 Hz |
62 Hz |
扭矩 |
325Nm |
780Nm |
764Nm |
孔徑 |
32-76mm |
42-102mm |
42-102mm |
推進梁翻轉 |
360° |
||
推進梁補償行程 |
1600mm |
||
釬桿 |
R38-H35-R32-3700 |
||
鉆臂 |
|||
型號 |
K20 |
||
形式 |
自動持平 |
||
鉆臂伸縮(選配) |
1200mm |
||
電動液壓泵站 |
|||
電動機 |
45kW/55kW、75kw三相電機 |
||
沖擊-推進-鉆臂 |
軸向變量柱塞泵 |
||
回轉 |
齒輪泵 |
||
過濾精度 |
10μ |
||
液壓油箱 |
240L |
||
液壓冷卻器 |
水冷卻器 |
||
工作電壓 |
380V |
||
頻率 |
50Hz |
||
起動方式 |
星-三角 |
||
電纜卷盤 |
1×F440 |
||
卷盤容纜量 |
100m/80m |
||
電纜外徑 |
Φ28mm/Φ32mm |
||
電纜規格 |
3×35+3G6+2×1.5 |
||
|
3×50+3G6+2×1.5 |
||
風水路系統 |
|||
空壓機 |
1×JN4 |
||
排量 |
0.5m3/min |
||
壓力 |
6-8bar |
||
釬尾潤滑裝置 |
脈沖潤滑泵 |
||
潤滑耗氣量 |
0.3m3/min |
||
潤滑耗油量 |
180-250g/h |
||
水泵 |
1×CR3 |
1×CR5 | |
功率 |
1.5kW |
5.5kw | |
水泵排量 |
3m3/h |
6m3/h | |
底盤 |
|||
柴油機 |
康明斯 QSB3.9-C80-31 60kW/2200rpm |
||
尾氣凈化 |
尾氣催化器 |
||
傳動系統 |
四輪驅動閉式行走系統 |
||
擺動角 |
后橋擺動±6° |
||
輪胎 |
300-15 |
||
轉向機構 |
±35°鉸接轉向 |
||
行走制動 |
多片式制動器 |
||
駐車制動 |
多片式制動器 |
||
燃油箱 |
30L |
||

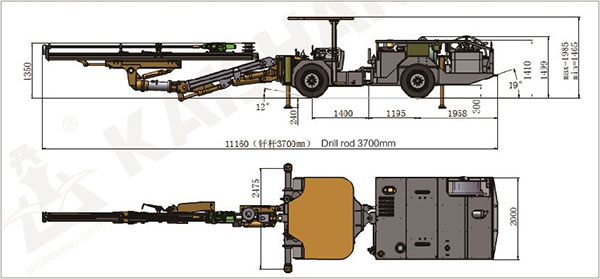

外形尺寸（含選配輔助動力站）

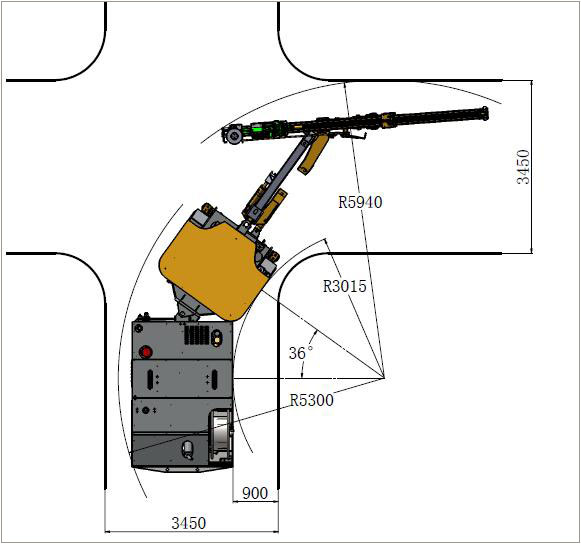

轉變示意圖

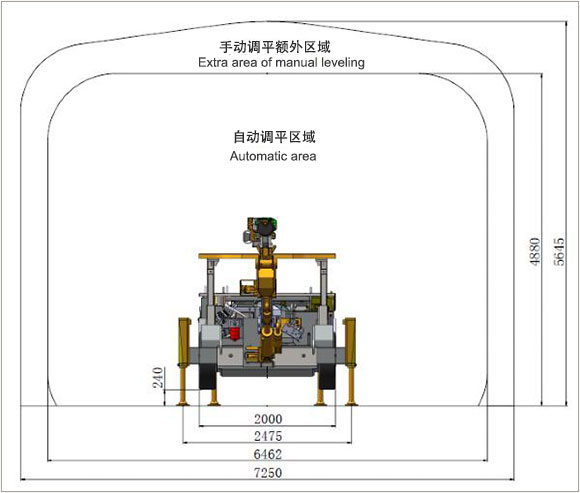

斷面示意
