KJ421型全液壓掘進鉆車適用于16-68平方米斷面的隧道掘進作業，可以鉆鑿垂直、傾斜和水平的爆破孔和錨桿孔。
• 鉆車采用對稱布置的兩套直角坐標萬向鉆臂，推進梁360度翻轉和自動持平便于快速方便地實現鉆孔定位。鉆臂同時還可用于側向開石門和錨桿鉆孔作業。
• 鉆車布置確保司機視野良好。布置平衡，強勁有力的四輪驅動鉸接底盤確保在狹窄巷道中能夠靈活，快速，安全地行駛。
• 高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度, 降低釬具消耗并提高設備的完好率。
• 寬敞的作業空間和一系列自動功能有助于司機集中精力安全,快速,準確地鉆進。
• 各個維修保養部位均受到良好的保護同時又易于通達維護。
KJ421型全液壓掘進鉆車主要技術參數
外形尺寸與重量 |
|
長度 |
13000mm |
寬度 |
2200mm |
高度 |
2400/3100mm |
重量 |
約22000kg |
行駛速度，水平 |
10km/h |
最大爬坡能力 |
14° |
安全防護 |
|
噪音水平 |
<100dB(A) |
可升降安全頂棚 |
符合防滾翻防落石要求 |
鉆進系統 |
|
鑿巖機 |
2×HC95LM |
沖擊功率 |
21KW |
沖擊流量 |
100-120L/min |
沖擊壓力 |
180-200bar |
頻率 |
54-62Hz |
扭矩 |
764Nm |
孔徑 |
Φ42-102mm |
推進梁翻轉 |
360° |
推進梁補償行程 |
1600mm |
鉆臂 |
|
型號 |
K40 |
形式 |
自動持平 |
鉆臂伸縮 |
1800mm |
電動液壓泵站 |
|
電動機 |
2×75kw三相電機 |
沖擊-推進-鉆臂 |
軸向變量柱塞泵 |
回轉 |
齒輪泵 |
過濾精度 |
10μ |
液壓油箱 |
400L |
液壓冷卻器 |
水冷卻器 |
工作電壓 |
380V |
頻率 |
50Hz |
起動方式 |
星-三角 |
電纜卷盤 |
1×CRC1016 |
卷盤容纜量 |
100m |
風水路系統 |
|
空壓機 |
1×JN11 |
排量 |
1.55m3/min |
壓力 |
8bar |
釬尾潤滑裝置 |
電子脈沖潤滑泵 |
潤滑耗氣量 |
2×0.3m3/min |
潤滑耗油量 |
2×180-250g/h |
水泵 |
1×CR10-22 |
功率 |
7.5kw |
水泵排量 |
10m3/h |
底盤 |
|
柴油機 |
康明斯 QSB3.9-C125 93KW/2200rpm |
尾氣凈化 |
尾氣催化器 |
傳動系統 |
液力變矩器+變速箱 |
行走制動 |
橋內濕式制動器 |
駐車制動 |
機械制動器 |
燃油箱 |
120L |

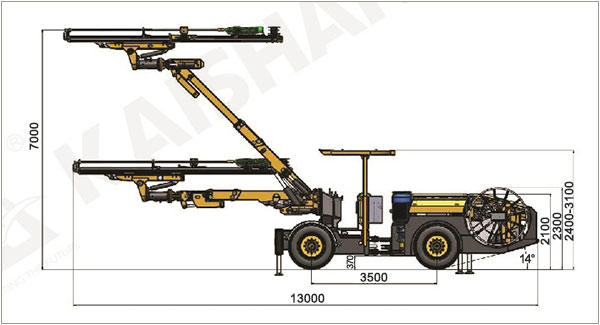

外形尺寸

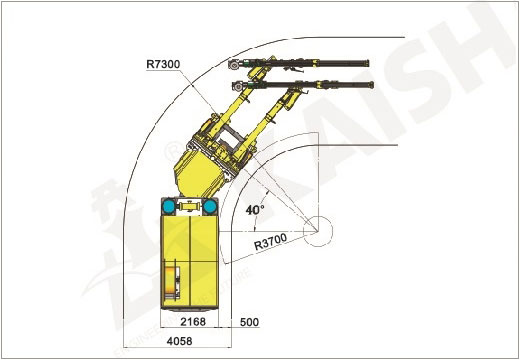

拐彎半徑

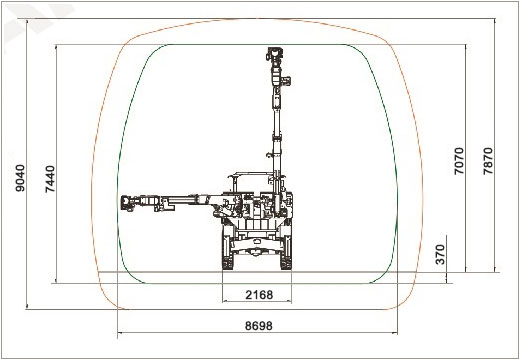

斷面示意
