KM211型全液壓錨桿鉆車專為低矮巷道管縫錨桿施工設計，可通過寬2.5米高1.7米的斷面，適用于在斷面狂讀2.5米以上，高度2.8米以上的巷道錨固作業。
• 功能齊全。采用雙工位推進梁，配有可容10根錨桿的儲桿倉，選配掛網模塊，可以完成鉆孔、掛網和安裝錨桿等工作。
• 安全性高。操作人員處于防護頂棚保護之下作業，遠離危險區域。
• 鉆車布置確保司機視野良好。布置平衡，強勁有力的四輪驅動鉸接底盤確保在狹窄巷道中能夠靈活，快速，安全地行駛。
• 工作效率高。高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度, 降低釬具消耗并提高設備的完好率。
• 寬敞的作業空間和一系列自動功能有助于司機集中精力安全,快速,準確地鉆進。
• 各個維修保養部位均受到良好的保護同時又易于維護保養。
KM211型全液壓錨桿鉆車主要技術參數
外形尺寸與重量 |
||
長度 |
10700mm |
|
寬度 |
2000mm |
|
高度 |
1500/2000 mm |
|
重量 |
12000 kg |
|
行駛速度，水平 |
10 km/h |
|
最大爬坡能力 |
14° |
|
安全防護 |
||
噪音水平 |
<100dB(A) |
|
可升降安全頂棚 |
符合防滾翻防落石要求 |
|
鉆進系統 |
||
| 鉆孔 | 送桿 | |
鑿巖機 |
1×HC25/R32 | 1×HC25/R32 |
沖擊功率 |
8KW | 8KW |
沖擊流量 |
65L/min | 65L/min |
沖擊壓力 |
150bar | 150bar |
最大回轉壓力 |
175bar | - |
頻率 |
55-65hz | 55-65hz |
扭矩 |
325Nm | - |
孔徑 |
32-51mm | - |
推進梁翻轉 |
360° |
|
推進梁補償行程 |
480mm |
|
適用巷道高度 |
錨桿長度+1500mm左右 |
|
鉆臂 |
||
型號 |
K26F |
|
形式 |
自動持平 |
|
| 鉆臂伸縮 | 1200mm | |
電動液壓泵站 |
||
電動機 |
45kw三相電機 |
|
沖擊-推進-鉆臂 |
軸向變量柱塞泵 |
|
回轉 |
齒輪泵 |
|
過濾精度 |
10μ |
|
液壓油箱 |
240L |
|
液壓冷卻器 |
水冷卻器 |
|
工作電壓 |
380V |
|
頻率 |
50Hz |
|
起動方式 |
星-三角 |
|
電纜卷盤 |
1×K440 |
|
卷盤容纜量 |
100m |
|
| 電纜外徑 | Φ28mm | |
| 電纜規格 | 3×25+3G6 | |
風水路系統 |
||
空壓機 |
1×JN5 |
|
排量 |
0.5m3/min |
|
壓力 |
6-8bar |
|
釬尾潤滑裝置 |
電子脈沖潤滑泵 |
|
潤滑耗氣量 |
0.3m3/min |
|
潤滑耗油量 |
180-250g/h |
|
水泵 |
1×CR3 |
|
功率 |
1.5kw |
|
水泵排量 |
3m3/h |
|
底盤 |
||
柴油機 |
康明斯 QSB3.9-C80 60KW/2200rpm |
|
尾氣凈化 |
尾氣催化器 |
|
傳動系統 |
四輪驅動閉式行走系統 |
|
行走制動 |
靜液壓制動 |
|
駐車制動 |
多盤濕式制動器 |
|
燃油箱 |
60L |
|

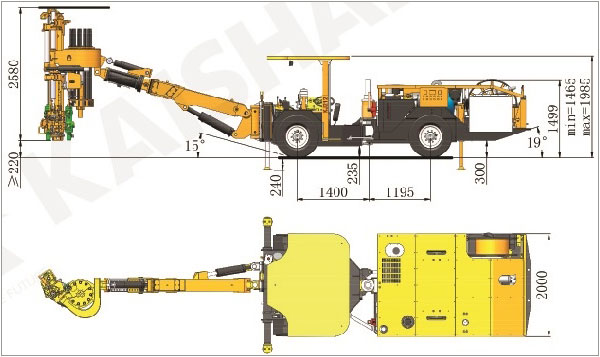

外形尺寸

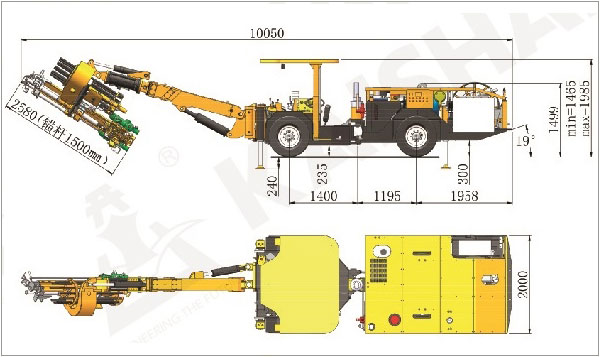

運輸尺寸

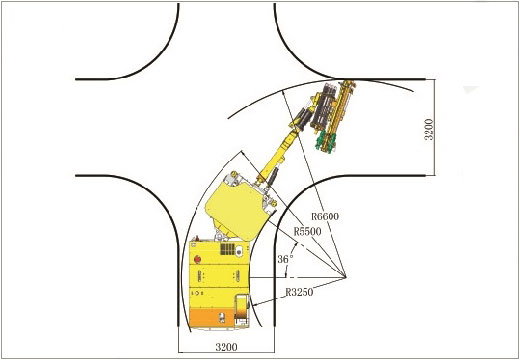

轉彎半徑
