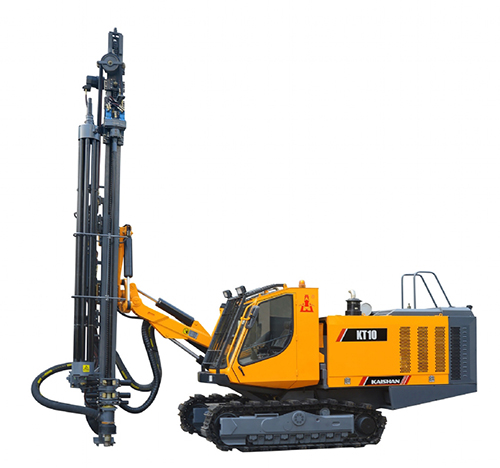

KT10型一體式潛孔鉆車以康明斯國三柴油機為單一動力，通過兩端輸出的方式同時帶動螺桿壓縮系統和液壓傳動系統，可鉆鑿φ90-125mm垂直、傾斜和水平孔，主要用于露天礦山和石方工程鉆鑿爆破孔和預裂孔等。鉆車配有自動接卸桿系統和鉆桿潤滑模塊，可實現單人操作，減少礦山作業人員。鉆車主操縱動作集成在一個手柄上，操作簡單，配有防卡鉆系統，并可選配鉆孔角度和深度指示，簡化了鉆孔過程控制并改善成孔質量。高效的集塵系統、寬敞的駕駛室、大功率冷暖空調和優質的音響設備提供了優質的操作環境，最大限度提高操作人員工作效率。
KT10一體式露天潛孔鉆車技術參數
運輸尺寸（長*高*寬） |
9100*2450*3200 |
容桿數量 |
7+1 |
重量 |
14500Kg |
鉆桿規格 |
Φ76*4000 mm |
巖石硬度 |
f=6-20 |
沖擊器 |
35A/45A |
鉆孔直徑 |
90-125mm |
發動機 |
康明斯QSL8.9-C325-30 |
離地間隙 |
420mm |
氣缸數 |
6 |
履帶調頻角度 |
10°up, 10°down |
輸出功率 |
242KW/2200rpm |
行駛速度 |
0-3Km/h |
液壓泵 |
5×齒輪泵 |
爬坡能力 |
25° |
螺桿式空壓機 |
浙江開山 |
牽引力 |
120KN |
風量 |
18m³/min |
扭矩 |
2500Nm |
風壓 |
17Bar |
轉速 |
0-120rpm |
行駛控制系統 |
液壓先導 |
鉆臂舉升 |
向上47°，向下20° |
鉆孔控制系統 |
液壓先導 |
鉆臂擺角 |
向右50°，向左21° |
防卡 |
自動電液防卡 |
滑架擺角 |
向右95°，向左35° |
電壓 |
24V，直流 |
滑架俯仰角 |
114° |
安全駕駛室 |
符合防落石&防滾翻標準 |
補償行程 |
1353mm |
室內噪聲水平 |
低于85dB（A） |
推進機行程 |
4490mm |
座椅 |
可調 |
最大推進力 |
25KN |
空調 |
標準冷暖 |
推進方式 |
滾子鏈 |
娛樂 |
收音機+Mp3 |
自動鉆孔深度 |
32m |
|
|
