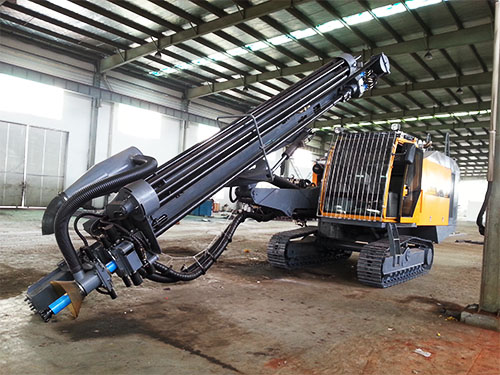

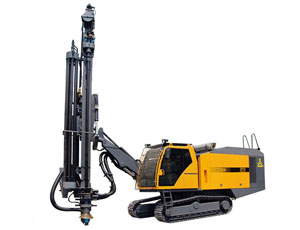

開山"牌KT15型一體式露天潛孔鉆車是本公司在多年開發生產潛孔鉆車的基礎上，針對大型露天礦山的需求，而精心設計的新型鑿巖設備。該鉆車行走、推進、回轉及角度調整等動作均采用液壓驅動，動力強勁；配用高風壓螺桿機頭及高風壓氣動沖擊器，鑿巖效率高；配有液壓干式集塵器收集粉塵，減少對環境的污染；并配有液壓缷桿機構拆缷鉆桿、浮動接頭保護鉆桿螺紋、自動接缷桿器減輕勞動強度、空調駕駛室提供舒適的工作環境及自動控制防卡閥減少卡鉆機率。鉆車具有整體性好、自動化程度高、鑿巖效果好、環保節能、操作方便、機動靈活、行駛安全等特點。
KT15型一體式露天潛孔鉆車特點：
1. 一次推進長度達5米，有效減少接卸鉆桿等輔助時間，提高工作效率；
2. 圓盤式自動換桿系統，動作高效、精準，自動換桿鉆深可達35米；

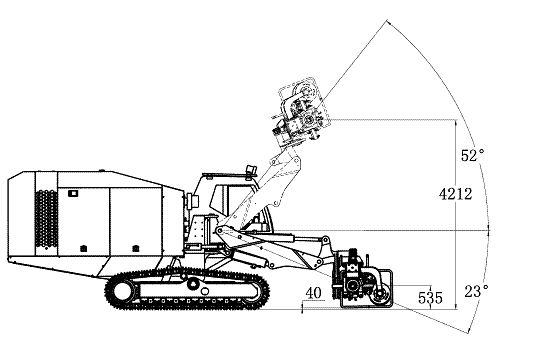

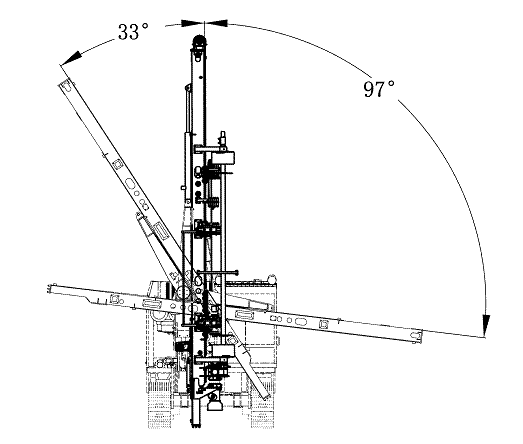

3. 滑架擺角采用經過優化的變幅機構，總擺角達130°（右97°，左33°），無需更換支點可自由完成豎直孔與水平孔的轉換；最低水平孔高度550㎜，最高可達4500；
4. 采用康明斯電噴發動機，動力強勁，性能可靠；
5. 采用單發動機兩端輸出布置，結構緊湊，維修方便；
6. 高風壓大排量空氣壓縮系統（22m3/min，20bar），保證了沖擊器快速鉆進；
7. 高度集成的操控系統，友好的操控界面，一人就能自如操控整臺機器；
8. 行走機構的自動調平功能讓鉆車更適應礦山崎嶇山路；
9. 雙扶釬機構全程引導鉆具，防止鉆孔時出現偏斜（開孔時引導沖擊器，鉆孔時引導鉆桿）。
KT15型一體式露天潛孔鉆車技術參數
鑿巖硬度 |
f=6-20 |
鉆孔直徑mm |
135-190 |
經濟鑿孔深度（自動接桿深度）m |
35 |
行走速度Km/h |
3.0 |
爬坡能力° |
25° |
離地間隙mm |
430 |
整機功率Kw |
298 |
柴油機 |
康明斯QSZ13-C400 |
螺桿機排氣量m3/min |
22 |
螺桿機最大排氣壓力bar |
25 |
系統工作氣壓bar |
20 |

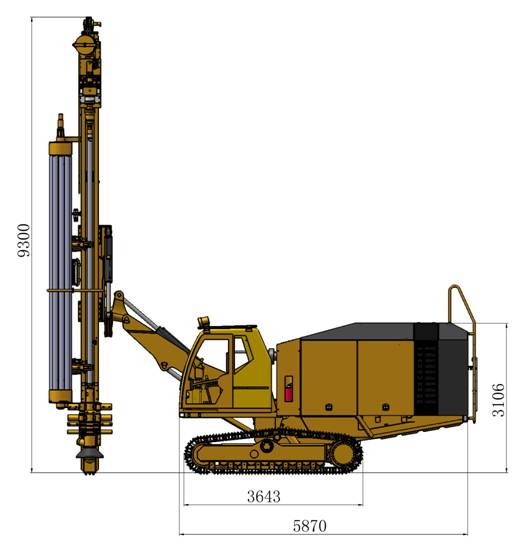

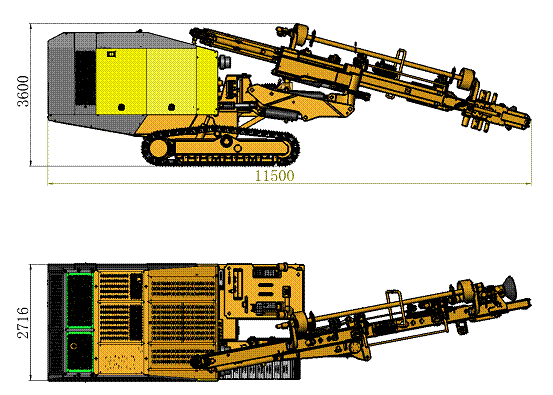

外形尺寸（長×寬×高）mm |
11500×2716×3540 |
重 量 Kg |
23000 |
回轉器轉速r/min |
0-118 |
回轉扭矩N*m |
4100 |
最大推拉力N |
65000 |
滑架俯仰角度 |
125° |
滑架擺角 |
向右97°向右33° |
鉆臂擺角 |
向右42°向左15° |
車架調平角度 |
向上10°向下10° |
一次推進長度mm |
5000 |
補償長度mm |
1800 |
沖擊器 |
55A/65A |
鉆桿（φ直徑×鉆桿長度）mm |
φ89×5000/φ102×5000 |
除塵方式 |
干式（液壓驅動旋風層流式） /濕式(可選) |
接桿方式 |
自動接缷桿 |
自動防卡方式 |
電液控制防卡 |
鉆桿潤滑方式 |
自動噴油潤滑 |
鉆桿螺紋保護 |
配有浮動接頭保護鉆桿螺紋 |
鉆進顯示 |
鉆孔角度和鉆孔深度實時顯示 |
