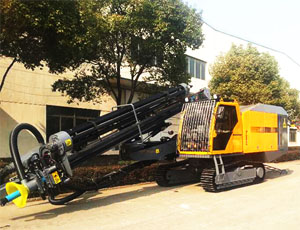

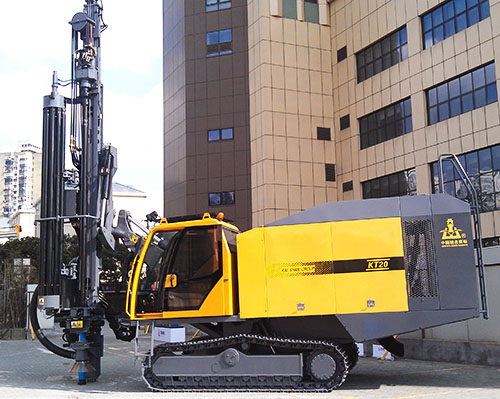

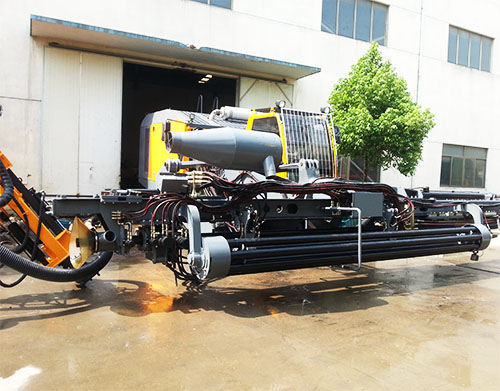

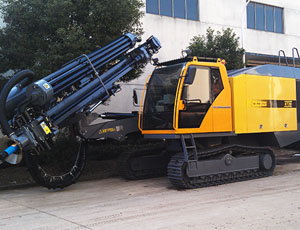

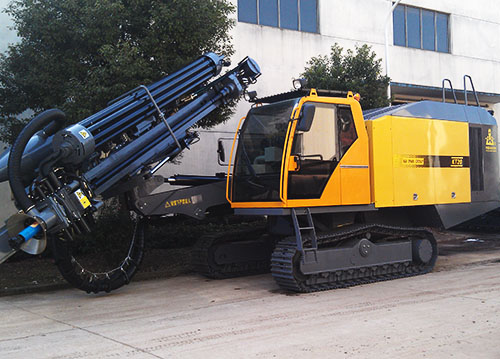

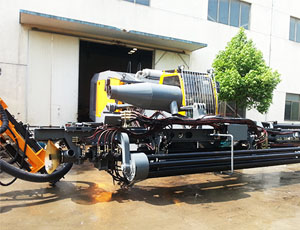

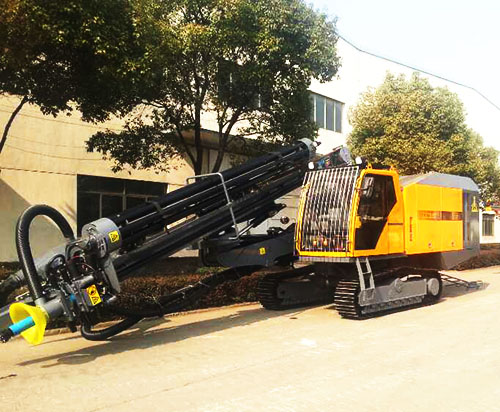

"開山"牌KT20型露天潛孔鉆車是開山集團在多年開發生產潛孔鉆車的基礎上，針對大型露天礦山的需求，而精心設計的新型鑿巖設備。該鉆車行走、推進、回轉及角度調整等動作均采用液壓驅動，動力強勁；配用高風壓螺桿機頭及高風壓氣動沖擊器，鑿巖效率高；配有液壓干式集塵器收集粉塵，減少對環境的污染；并配有液壓機械手及鉆桿庫拆缷鉆桿、浮動接頭保護鉆桿螺紋，一個人即可拆缷鉆桿；空調駕駛室提供舒適的工作環境及自動控制防卡閥減少卡鉆機率。鉆車具有整體性好、自動化程度高、鑿巖效果好、環保節能、操作方便、機動靈活、行駛安全等特點。
1. 圓盤式自動接缷桿系統，自動接缷桿鉆深可達35米。
2. 滑架擺角采用變幅機構，總擺角130°（右97°左33°），不用換支點可以自由完成水平孔和豎直孔的轉換。最低水平孔高度550mm，最高4200mm。
3. 采用卡特彼勒電噴發動機，動力強勁，性能可靠。
4. 采用單發動機兩端輸出的布置，結構緊湊，維修方便。
5. 高風壓大排量空氣壓縮系統（22m3/min，20bar）保證了沖擊器快速鉆進。
6. 行走機構的自動調平功能讓鉆車更適應礦山崎嶇山路。
7. 雙扶釬機構全程引導鉆具，防止鉆孔時出現偏斜（開孔時引導沖擊器，鉆孔時引導鉆桿）。
8. 采用進口液壓件和電器。
KT20型一體式露天潛孔鉆車基本參數
鑿巖硬度 |
f=6-20 |
鉆孔直徑mm |
135-190 |
經濟鑿孔深度（自動接桿深度）m |
35 |
行走速度Km/h |
3.0 |
爬坡能力 |
25° |
離地間隙mm |
430 |
整機功率kW |
287 |
柴油機 |
卡特C11 |
螺桿機排氣量m3/min |
22 |
螺桿機排氣壓力bar |
20 |
外形尺寸（長×寬×高）mm |
11500×2716×3600 |
重 量 Kg |
23000 |
回轉器轉速r/min |
0-118 |
回轉扭矩N*m |
4100 |
最大推拉力N |
65000 |
滑架俯仰角度 |
125° |
滑架擺角 |
向右97°向左33° |
鉆臂擺角 |
向右42°向左15° |
鉆臂舉升角 |
向上42°向下20° |
車架調平角度 |
向上10°向下10° |
推進行程mm |
4500 |
補償長度mm |
1200 |
沖擊器 |
55A/65A |
鉆桿 |
φ102×5000mm |
捕塵方式 |
干式/濕式（可選） |
接桿方式 |
自動接缷桿 |
自動防卡方式 |
電液控制防卡 |
鉆桿潤滑方式 |
自動噴油潤滑 |
鉆桿螺紋保護 |
配有浮動接頭保護鉆桿螺紋 |
鉆進顯示 |
鉆孔角度和鉆孔深度實時顯示 |
