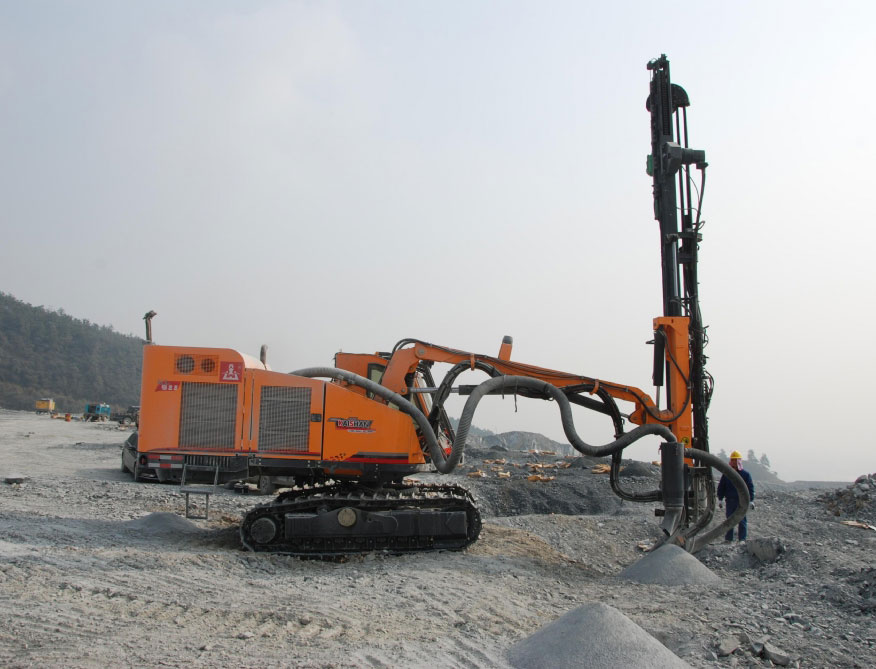

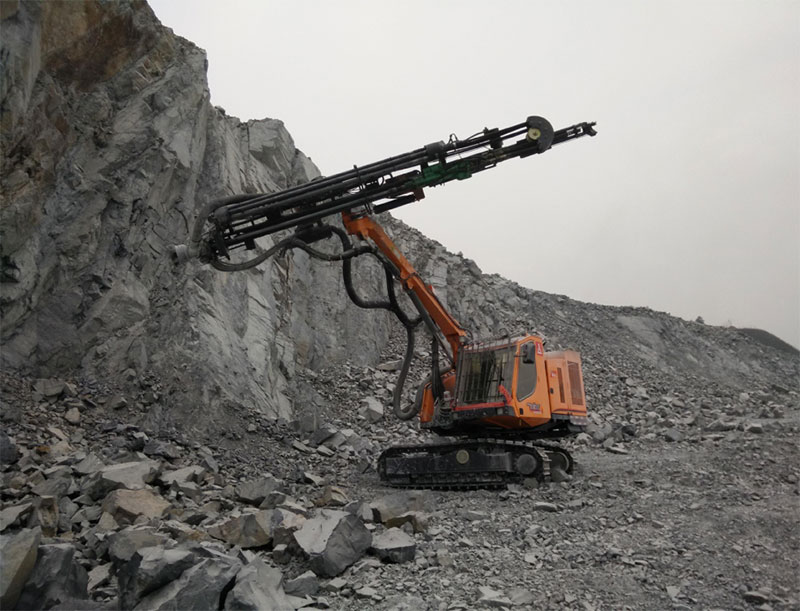

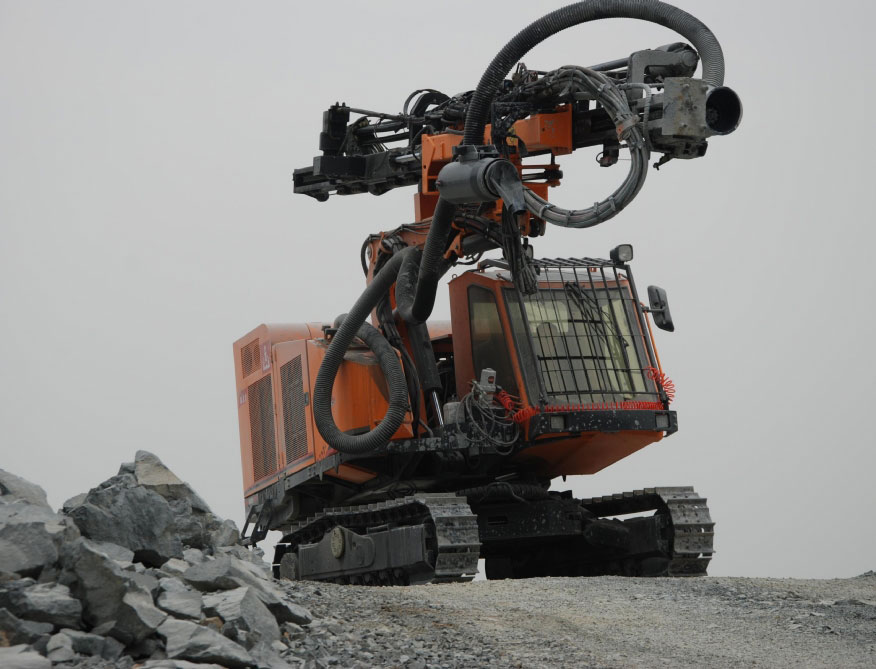

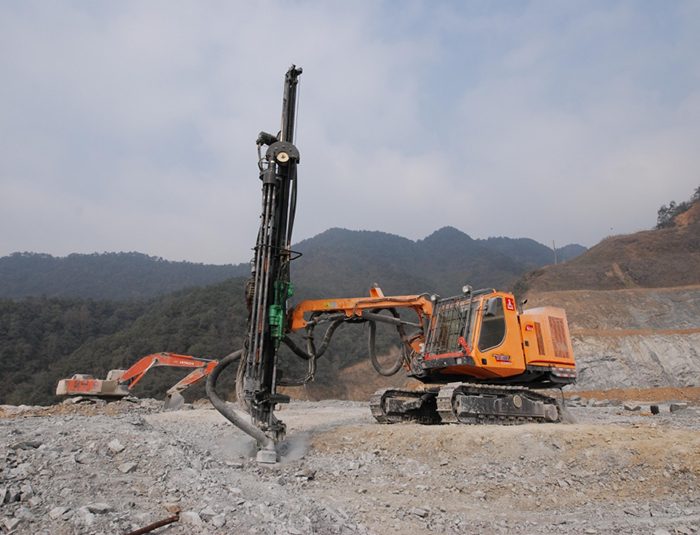

"開山"牌KL511型全液壓露天鉆車配備標準45/51毫米直徑釬桿，可鉆鑿76-127毫米的垂直、傾斜及水平炮孔。廣泛應用于路塹開挖，管道敷設和基礎工程以及露天礦山的鉆孔作業。
KL511配備重型液壓頂錘式鑿巖機（23.4kW）。憑借其強大的回轉扭矩、沖擊功率，匹配足夠的洗孔能力和先進的控制系統，使得其完全有能力在復雜巖層的工況下發揮其性能。
鉆車車架具備0-180°的回轉能力，使得鉆車一次定位鑿巖覆蓋范圍達26.5平方米，極大的提高了鉆車排布孔效率及應對復雜工況的能力。
鉆車采用高效的開山牌螺桿空氣壓縮機，環保節能，具備完全自主知識產權。
鉆車動力單元橫置于上層回轉機架的尾端與鉆臂和推進梁相對稱，無論鉆臂和推進梁位于任何方向都起到相互平衡的作用。
鉆車的行駛、履帶調平和車架回轉可選配無線遙控功能在駕駛室外面進行操作。
KL511型全液壓露天鉆車技術參數:
外形尺寸與重量 |
|
運輸尺寸（長*寬*高） |
11100*2520*3320mm |
重量 |
15000kg |
鉸接鉆臂及底盤 |
|
離地間隙 |
420mm |
機架回轉 |
120°+60° |
鉆孔覆蓋面積 |
26.5㎡ |
履帶調頻角度 |
10°up,10°down |
行駛速度 |
0-3.5km/h |
爬坡能力 |
30° |
牽引力 |
120kN |
動力單元 |
|
發動機 |
CaterpillarC7.1 |
氣缸數 |
6 |
輸出功率 |
186kW/2200rpm |
傳動形式 |
齒輪箱 |
液壓泵 |
2×變量柱塞泵+2×齒輪泵 |
螺桿式空壓機 |
浙江開山 |
風量 |
9.7m3/min |
風壓 |
10bar |
燃油箱 |
350L |
集塵系統 |
|
集塵器能力及真空度 |
23m3/min；1000mm水柱 |
濾芯/材料 |
13個/纖維 |
過濾面積 |
10㎡ |
液壓馬達功率 |
12kW |
液壓鑿巖機 |
|
型號 |
HC170RP |
沖擊功率 |
23.4kW |
最大沖擊壓力 |
180bar |
沖擊頻率 |
41Hz |
最大扭矩 |
1590Nm |
最大回轉壓力 |
200bar |
最大回轉速度 |
130rpm |
釬尾潤滑 |
空氣/油霧 |
潤滑耗油量 |
15滴/min |
鉆孔直徑 |
76-127mm |
液壓系統 |
|
行駛、鑿巖 |
負載傳感式 |
過濾精度 |
10μm |
冷卻能力 |
+50°環境溫度 |
液壓油箱 |
200L |
鉆臂、推進梁及換桿器 |
|
鉆臂舉升 |
83° |
折疊臂舉升 |
87° |
滑架擺角 |
-56°/52°；-20°/94° |
滑架傾斜 |
125° |
補償行程 |
1353mm |
鑿巖機行程 |
4150mm |
最大推進力 |
19kN |
推進方式 |
馬達-滾子鏈 |
經濟鉆孔深度 |
25m |
容桿數量 |
6+1 |
鉆桿型號 |
T45/T51*3660 |
鉆桿螺紋潤滑 |
標準 |
控制系統 |
|
行駛 |
液壓先導/無線遙控(選配） |
鉆臂 |
液壓直控 |
鑿巖 |
先導控制（電/液） |
開孔控制 |
無級 |
沖擊控制 |
沖擊壓力控制 |
防卡 |
液壓 |
電壓 |
24V，直流 |
駕駛室 |
|
安全駕駛室 |
符合防落石&防滾翻標準 |
控制功能 |
鉆孔、行駛、鉆臂動作和換桿器 |
座椅 |
可調 |
空調 |
標準冷暖 |
娛樂 |
收音機+MP3 |
